9x5mm Emi 고무 패킹, 평평한 전도성 있는 폼 개스켓

큰 이미지 : 9x5mm Emi 고무 패킹, 평평한 전도성 있는 폼 개스켓

제품 상세 정보:

원래 장소:	한국
브랜드 이름:	E-SONG
인증:	SGS,ROHS
모델 번호:	주문 제작됩니다

결제 및 배송 조건:

최소 주문 수량:	10000
가격:	0.1~0.5/pcs
포장 세부 사항:	박스
배달 시간:	7~14 평일
지불 조건:	전신환
공급 능력:	20000000/week

접촉

9x5mm Emi 고무 패킹, 평평한 전도성 있는 폼 개스켓

설명

재료:	전도성 필름	PL 영화:	Sn 도금 / Au 도금
형태:	당신의 그림에 따르면, 평형 개스켓, 당신으로서의 링 개스킷, 파형 개스킷은 필요합니다	광폭:	9 밀리미터 또는 특화합니다
높은 것:	5 밀리미터 또는 특화합니다	롱스:	9 밀리미터 또는 특화합니다
애플리케이션:	컴퓨터, 벽과 지붕, 자동차, LCD 기타 등등
하이 라이트:	9 밀리미터 emi 고무 패킹 , 5 밀리미터 emi 고무 패킹 , 평평한 전도성 있는 폼 개스켓

EMI, SMF 가스킷, 터치 센소 9*5*9 표면 실장 기술, 탄력 회복, 전기 생산

특성

장비를 탑재하는 효율적 대량 생산 사용하는 표면

우수한 전도성 & 소프트

SMT와 난연제를 위한 열 저항성

무독성

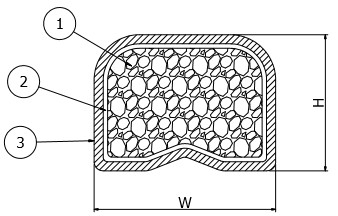

구조

① 열 저항성 폴리우레탄 폼

② 열 저항성 결합

③ 서피스 : PI 영화 / Cu / 스킨

(PI 영화 : 25㎛, Cu : 1.5±0.5㎛, 스킨 : 1.5±0.5㎛)

한 : 9.5 밀리미터

비 : 9.2 밀리미터

Ｃ : 3.0 밀리미터

Ｄ : 3.5 밀리미터

상술

9x5mm Emi 고무 패킹, 평평한 전도성 있는 폼 개스켓 2

측정 데이터

땜납 접착 힘

9x5mm Emi 고무 패킹, 평평한 전도성 있는 폼 개스켓 3

검사 방법

9x5mm Emi 고무 패킹, 평평한 전도성 있는 폼 개스켓 4

개관

SMT 이엠 아이 차폐 개스킷은 전자 장치의 내부에서 발생된 전자파를 감쇄시키고, 전기적 충격에게서 회로를 보호하는 접지패드입니다.

리플로우 납땜은 우수한 열저항성과 물질을 이용하여 최고 260C의 가능성입니다.

자동 부상 장착을 가능하게 할 릴 테이프로 패키징됩니다.
터치 스위치 가스킷, 터치 센서 가스킷, 기타 등등으로서 사용될 수 있습니다.

특징

안정적 입방체 모양, 소프트 & 엘라스틱이 스펀지 핵심을 사용합니다.
- 실리콘 또는 금속 접지 접촉과 비교하여 다양한 사이즈에서 제조됩니다
- 또한 핑거 스트립과 같이 구부러지지도 또한 깨지지 않습니다
- 경화증의 No fear 또는 살리콘 코어 타입과 같은 발생 실록산
- 소프트 스폰지 소재는 PCB를 만곡시키지도 또한 장치를 변형시키지 않습니다
우수한 전도성과 낮은 표면 저항
조정할 수 있는 견고성과 우수한 복원성이 성향 또는 깨진 문제로 부터 벗어납니다
이용 가능한 SMT (표면 장착)과 적합한 수동 납땜
순응한 로에스, UL94V-0, 무독성

세부 사항

상술

수직 저항	<0>	Ω
반복압축 힘	>90	%
압축률을 추천하세요	20	%
장기간 시험 (복원)	>90	%
납땜 이음 부위의 강도	>0.5	크그프
리플로우 임시. 상태	230~260 (피크 타임 : 맥스. 10 초.)	Ｃ
반발력 (언론 25%명)	< 0="">	크그프
임시를 사용하기	-40 ~ 85	Ｃ
난연제	UL94 V0

구조

가스킷 형태

인쇄 회로 기판 패턴 사이즈

핑거 스트립 가스킷과 비교해서

	SMT 가스킷	핑거 스트립
압축 복원율	> 90% / 높은 것	85 ~ 90% / 로우
표면 저항	< 0="">	< 0="">
접촉 면적	서피스	점 / 선
환경 법규	로에스 불만, 무독성	베쿠는 금지했습니다

애플리케이션

PCB 땅 & EMI 실드

SMT 가스킷은 그것을 LCD 모듈의 PCB에 부착함으로써 EMI 실드와 토대에 대해 사용됩니다. SMT 가스킷의 여러 조각들은 효율성에 보호하고 기초를 두는 EMI를 극대화하기 위해 PCB에 사용됩니다. PCB에 대한 그들의 위치들은 PCB 회로 설계 단계에 반영됩니다.
SMT에 적합한 릴 활자로 된 직장생활 패키지에 제공됩니다.

터치 센서 가스킷 / 터치 스위치 가스킷

터치 센서 가스킷 (터치 스위치 가스킷)은 정전기 터치 입력 방법을 이용하여 디스플레이 패널과 PCB를 연결시키는 전극으로 작용합니다. 그것은 가전 제품류와 산업적인 장치의 터치 스위치에 적합합니다.
스프링 접촉부와 터치 봉 방법이 수동 납땜을 요구하는 동안 SMF 가스킷은 자동 부상 장착으로 설치됩니다.
비용절감은 비싼 터치 구라두법을 대체함으로써 기대됩니다.
이 가스킷은 PCB /가 그것의 탄력성으로 인해 판벽널을 끼우고,고 내식성을 가지고 있는 것을 강조하지 않습니다.

개런티와 수반되는 포인트인 보관의 임기

1) 제품을 방 온습도에 두세요.(25±10C, 75% 이하)
2) 제품을 유지할 때 항공과 수증기로 접촉을 피하세요.
3) 물건을 유지할 때 직사 일광과 어떤 가연성의 물건도 회피하지 마세요.
4) 출현과 형태에 대한 손상을 막기 위해 그것을 유지하세요.
5) 상품을 연 후 고온, 고습도 환경이라는으로 주의하세요.
6) 화학적이고 유기 재료제와 접촉하지 않도록 주의하세요.
7) 맨 손으로 제품을 만지지 마세요.
8) 제품의 보증 기간은 배달 뒤에 6개월입니다.

주의

1.직사광선 또는 높은 온습도로부터 가까이 못하게 하세요. (35 Ｃ 아래에, 55%RH 또는 더 적습니다.)

2.장착의 경우에 이 가스킷의 두께 보다 0.2 밀리미터를 더 내리누르세요

3.화학 제품과 화재로 주의하세요.

4.압력을 반복하면 당신은 제품의 특성에서 변화를 볼 수 있습니다.

5.제품을 사용할 때 고온과 높은 습도 조건에 노출을 피하세요.

6.맨 손으로 제품을 만지지 마세요.

7.그것은 점착 표면의 오염물을 제거한 후 사용되어야 합니다.

8.제품의 회전이 발생하면 제품의 출현이 바뀔 수 있는 것이 주의하세요.

일반적 포장 규격

1) 가장자리로 표시하세요.

2) 카톤 박스는 SMF 실린더의 적절한 양을 포함합니다.

3) 완충재로 뒷면 커버에 플라스틱을 채우세요.

4) 박스는 오프 테이프, H-타입으로 밀봉되고 박스가 이용 가능한 것으로 표시됩니다.

5) 패키징 방법 (형태에 나타난 바와 같이)
