제품 상세 정보:
|
| 제품: | WHL301540 | PL 영화: | Sn 도금 / Au 도금 |
|---|---|---|---|
| 형태: | 당신의 그림에 따르면, 평형 개스켓, 당신으로서의 링 개스킷, 파형 개스킷은 필요합니다 | 광폭: | 30 밀리미터 또는 사용자 지정 크기 |
| 높은 것: | 15 밀리미터, 표준이 또는 특화합니다 | 길이: | 그림으로서의 40 밀리미터 |
| 애플리케이션: | 컴퓨터, 벽과 지붕, 자동차, LCD 기타 등등 | ||
| 하이 라이트: | 40 밀리미터 SMD 가스킷,전기 생산 SMD 가스킷,탄력 회복 평평한 살리콘 개스킷 |
||

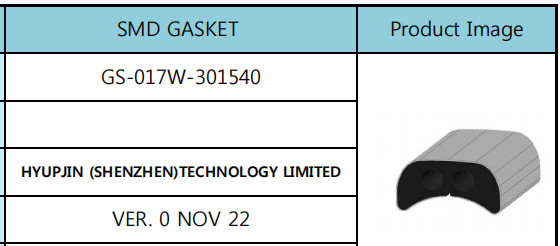

SMD Gasket,WHL301540 표면 실장 기술, 탄력 회복, 전기 생산
1. WHL : 301540
2. 제품 특성
SMD 가스킷은 표면 실장 기술이 표면 부품 장착기 (SMD M/C) PCB 장착을 이용한다는 것 이고, 어스 단자와 탑재로서 이용 가능합니다 전기 / 전자 장치와 EMI 소음 감소 제품. SMD 가스킷은 요구된 신축성, 탄력 회복, 열저항성과 전기 전도도 탄위올 제품에 적합합니다.
3. 재료와 마무리
| 부정 | 항목 | 재료 | 도금 |
| 1 | 실리콘 | 실리콘 | |
| 2 | PI 영화 | Sn 도금 |
|
언론 |
어떤 거친 부분 |
| 도금 | 부정 퇴색 |
| 콘택 저항 | 50mΩ (맥스.) |
| 테스트 뒤에 | 100mΩ (맥스.) |

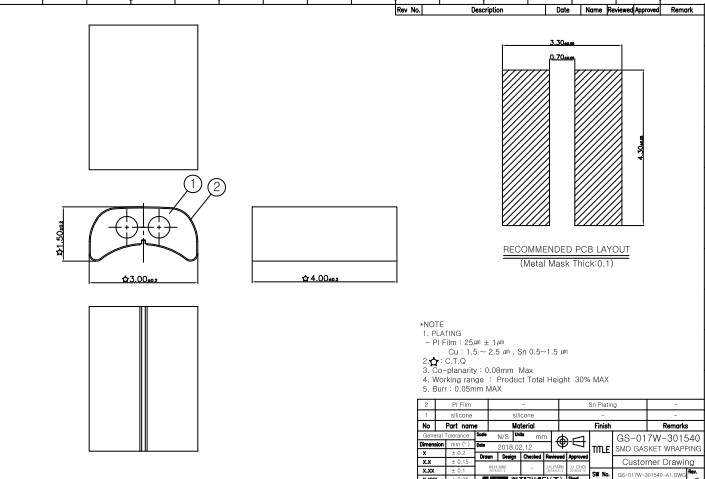

4장 그림
|
체크리스트
|
- 그것은 릴과 비닐백에 첨부되어야 합니다 .
|
0 |
|
MSL SPEC 첨부
(MSL : 수분 민감한 수준)
|
- 그것은 릴과 비닐백에 첨부되어야 합니다 .
|
|
|
프리 마크 첨부를 이끄세요
|
그것은 릴과 비닐백에 첨부되어야 합니다 .
|
|
|
마른 " 브랜드 첨부를 유지하세요
|
- 관리 건식의 브랜드는 더에 첨부되어야 합니다
MSL 1 하에 있는 제품
|
|
|
포장 사양
|
- 가장 적게 MSL 2에 적용되어야 합니다.
- 릴의 물질은 플라스틱이어야 합니다.
(페이퍼 릴을. 사용하지 않습니다)
|
|
|
릴 실링된 패키지
|
- 필수품은 밀봉됩니다.
|
|
|
릴 커버 테이프 압축 방법
|
가열 압착 수단을 이용하세요
|
|
|
패킹 흐름
|
실리칼 겔 →에서 릴 →Put은 bag→ 바깥 박스를 밀봉합니다
|
접착 방법
동시에 부드러운 실리콘 고무 성질과 전도성 있는 금속 특성과 · 혁신적 제품.
· 개선된 EMI 실드와 더 두꺼운 전도성 표면 층 때문의 접지 성능.
구리 막을 외부 공기에 노출시키지 못하는 것에 의한 · 향상된 내식성과 신뢰성.
· 가스킷을 부드럽게 하기 위한 중공 크기와 모양 조절은 계속 스트레스를 최소화하고, PCB에 대한 접착을 개선합니다.
· 실리콘 고무가 두꺼울 때 그것의 견고성의 단점을 향상시키면서, 금속 표면 층은 실리콘 고무 코어가 가늘 때 심지어 가능합니다.
핵심 공동의 모양과 수와 두께를 조정하도록 쉬운 ·.
